Multiply LV Pressenlinie für Mehrschichtplatten

Diese Warmpressenlösung kann 1-Schicht, kreuzlaminierte 3-Schicht und Mehrschichtplatten bis 60 mm für Innenausbau, Möbelbau und Holzbauarbeiten herstellen.

Die Produktionslinie wird durch ihre hohe Geschwindigkeit und durch den vollautomatischen Beleimungs- und Presszyklus charakterisiert, der die der Zahl der notwendigen Maschinenführer reduziert.

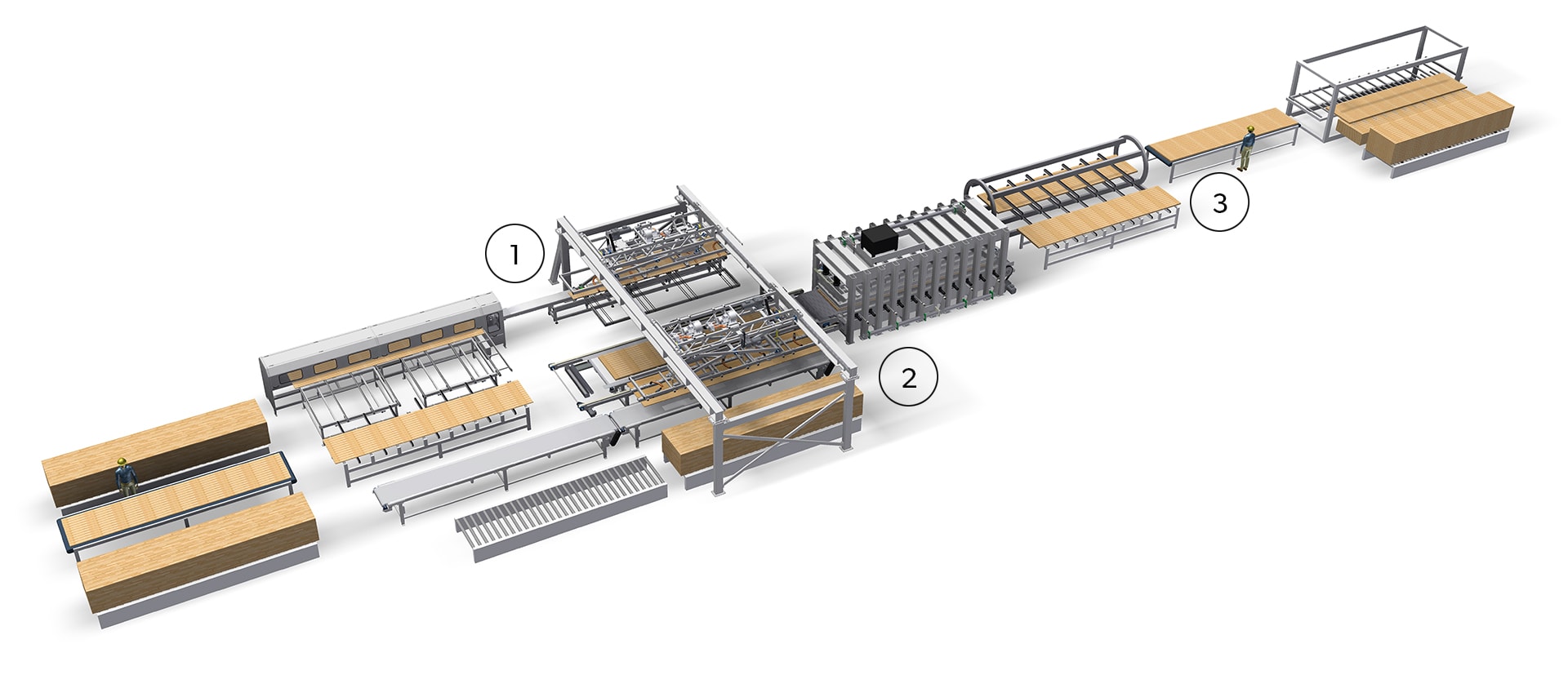

Die Linie umfasst ein Zufuhrsystem für Längs- und Querlamellen, ein Legesystem mit Vakuumheber, ein (doppeltes) Beleimungssystem und eine Heißölpresse.

Auf Wunsch kann die Anlage beispielsweise um einen Plattendreher und eine automatische Stapeleinheit ergänzt werden.

Die Linie kann eine höhere Kapazität erreichen, wenn die Heißölpresse durch eine Hochfrequenzpresse ersetzt wird.

SEHEN SIE UNSERE SYSTEMLÖSUNGEN

1

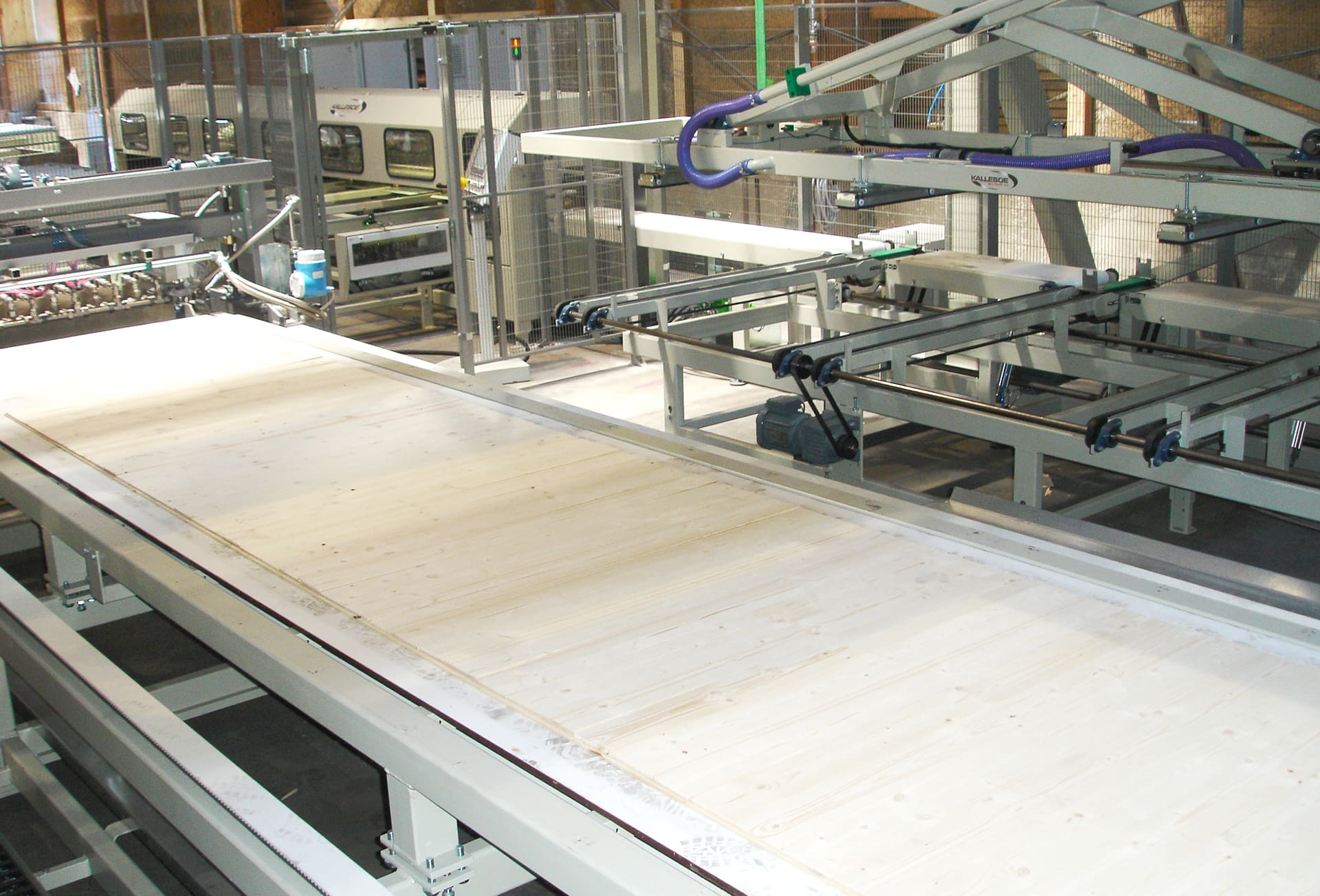

Bei dieser Anlage verläuft das Auflegen der Längs- sowie der Querlamellen manuell oder automatisch.

Der automatische Prozess stellt sicher, dass die Lamellen in der gewünschten Anzahl von Schichten aufgelegt werden, bevor sie in die Presse geleitet werden. Die Längslamellen werden seitlich beleimt, bevor sie mittels eines Vakuumhebers auf den Einlauftisch vor der Presse gehoben wird. Eine Beleimeinheit für Flächenbeleimung auf diesem Einlauftisch trägt Kleber zwischen den einzelnen Lamellenschichten auf.

2

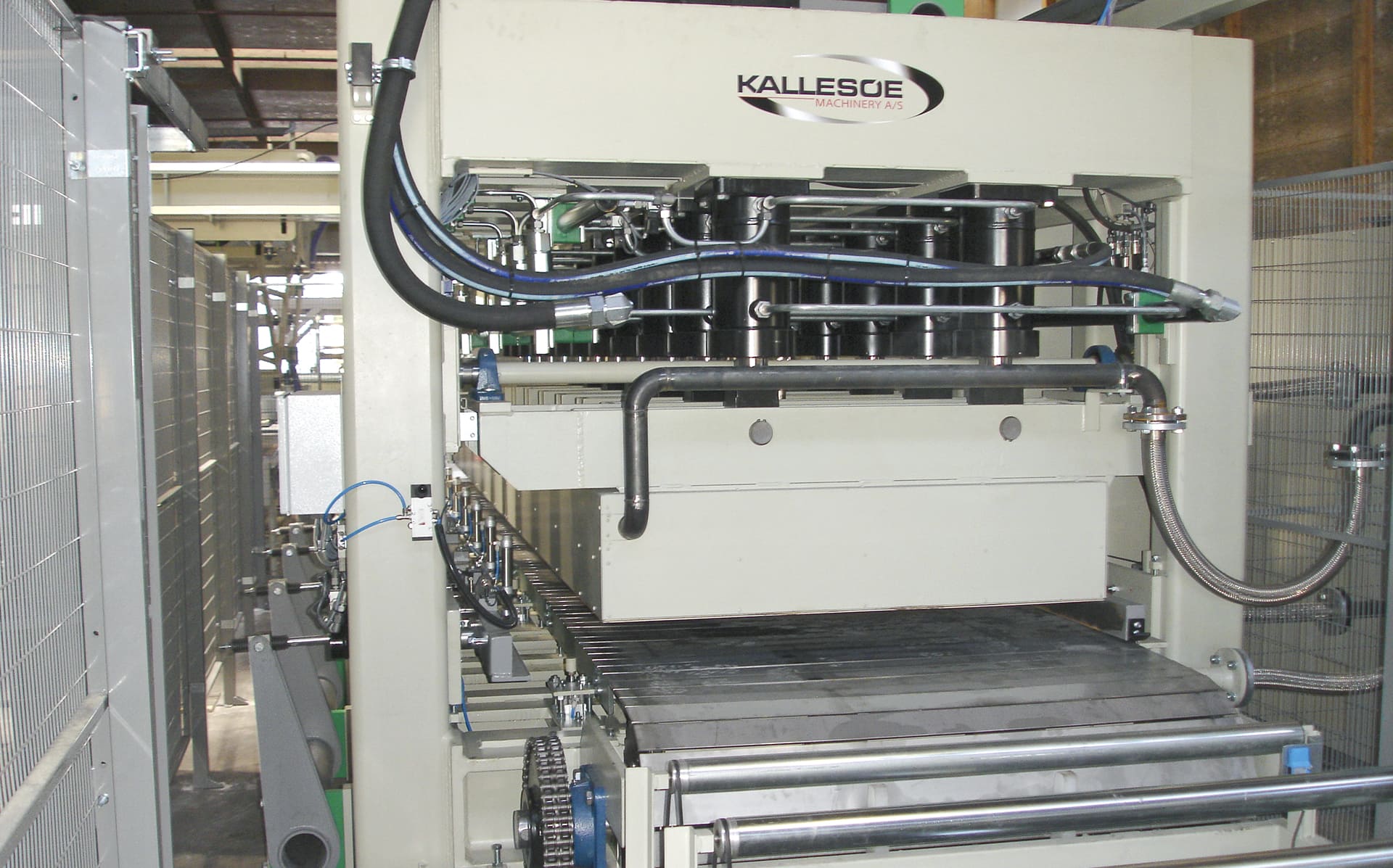

Durch den Einsatz einer Heißölpresse kann eine Arbeitstemperatur von 150° C erreicht werden, um die Aushärtung der bis zu 60 mm starken Platten zu beschleunigen.

Die Wärme wird von einem externen Heißölsystem erzeugt, das über eine freistehende Heizvorrichtung mit Wärmetauschern und Umwälzpumpen mit der Presse verbunden ist. Das Öl strömt durch Labyrinthgänge in den Druckplatten und sorgt so für eine gleichmäßige Temperaturverteilung auf der Produktfläche.

In der Presse wird das Holz über ein Stahlband weitertransportiert. Das Stahlband besitzt eine erhöhte Beständigkeit gegenüber den hohen Temperaturen und ist für alle Arten von Klebstoffen ideal.

Die Presszeit ist abhängig von der Art des Klebstoffes, der Stärke der Platten und der Anzahl von Schichten in den Platten.

3

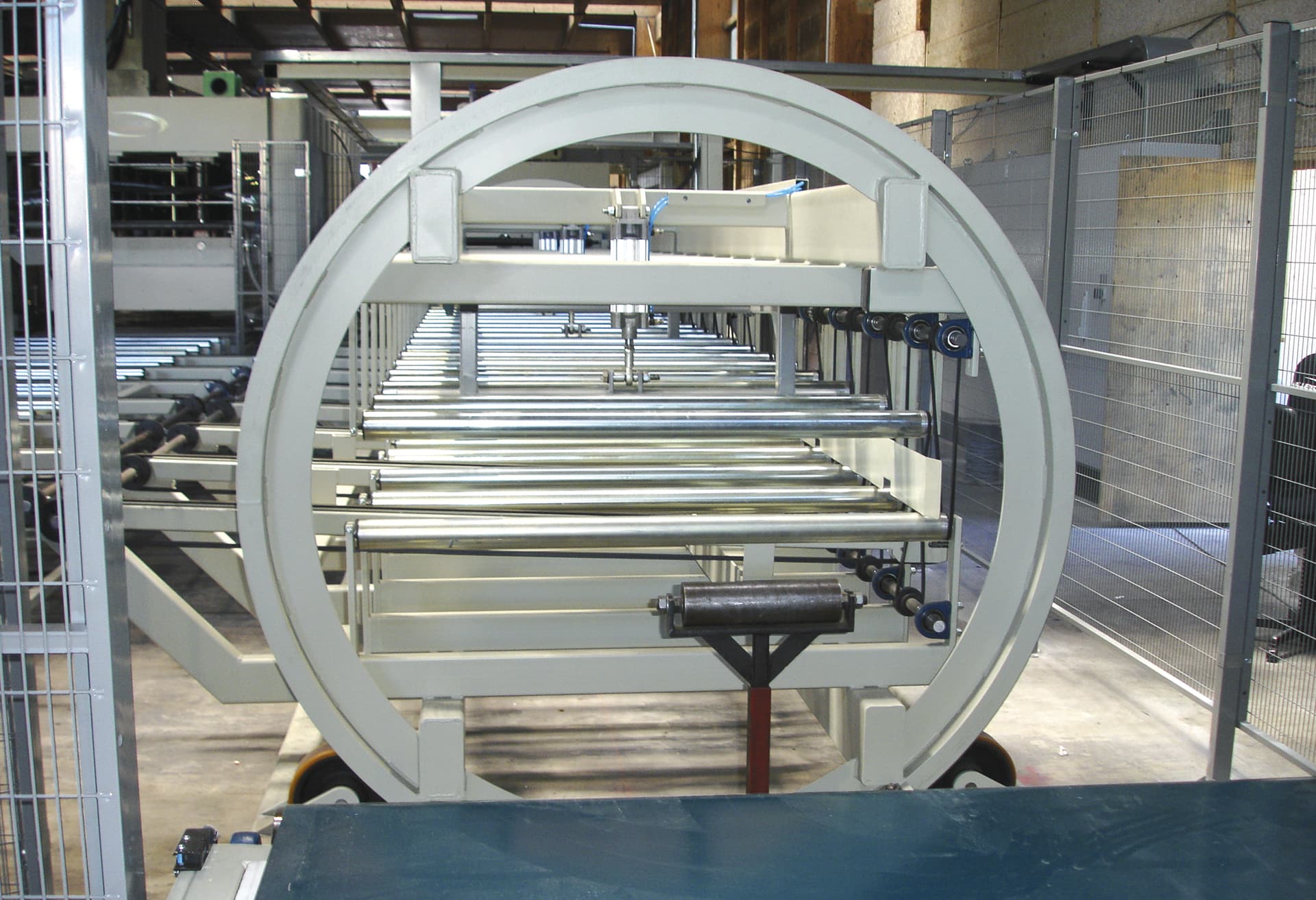

Wenn die Platten in der Presse ausgehärtet sind, werden sie in eine Optimierungsstation geleitet, die die Platten dreht, so dass Reparaturarbeiten einfach und reibungslos durchgeführt werden können.

Die Platten werden automatisch zu einem Plattenstapler transportiert, der dadurch gekennzeichnet ist, dass die Platten über Stahlarmen gestapelt werden, die das Holz auf eine dahinterstehende Palette heben. Das Holz wird ausgerichtet, bevor er gestapelt wird.

Technische Daten

Die Mindest- und Höchstlänge-, -breite und -höhe des Endprodukts sind wie unten beschrieben – wir können jedoch die Pressenlinie so fertigen, dass sie zu genau Ihren Produkten und Wünschen passt.

Länge: 2.000 – 6.000 mm

Breite: 1.100 – 1.280 mm

Höhe: 10 – 60 mm
